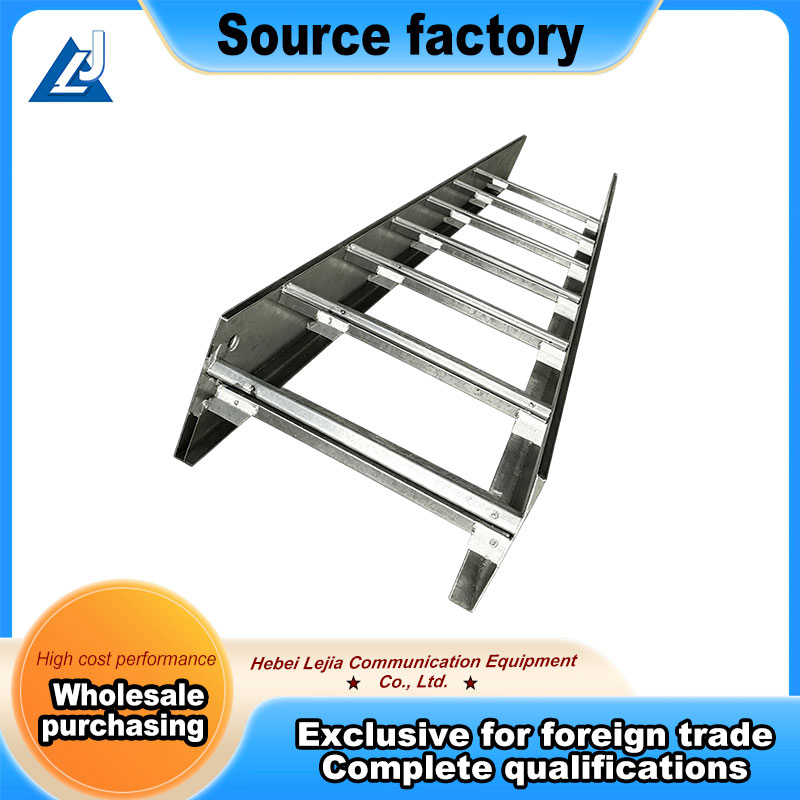

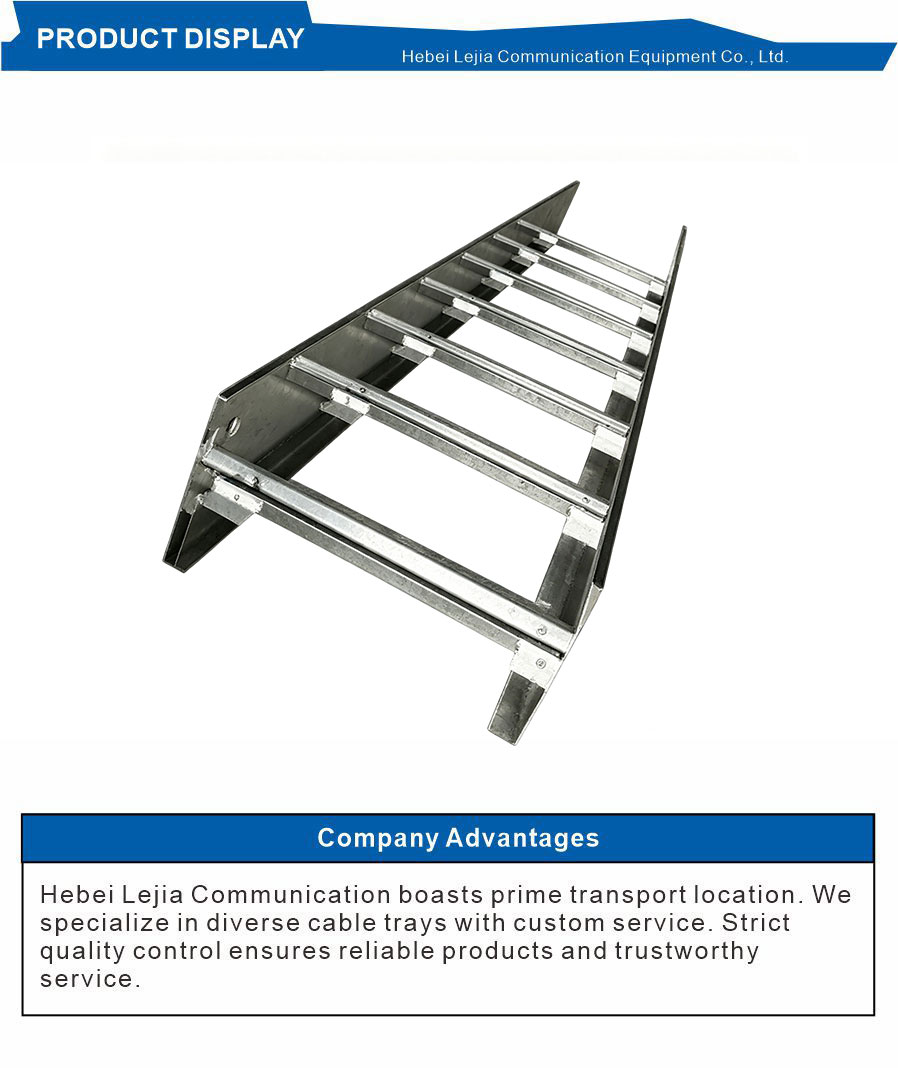

Estrutura robusta de suporte de cabos de grande extensão | Bandeja de escada de alta capacidade

Os sistemas tradicionais de contenção de cabos exigem suportes densos a cada 1,5–2 m, causando instalação complexa no local, custos de material mais elevados e desordem estrutural para travessias industriais de grandes vãos e corredores de serviços públicos. As bandejas padrão também sofrem deflexão excessiva sob cargas pesadas de cabos, provocando riscos de segurança na fiação a longo prazo. Nossa estrutura de suporte de cabos industrial projetada, design de bandeja de cabos de alta capacidade com carga otimizada e sistema de escada de cabos de grande vão reforçado resolvem perfeitamente os problemas de layout de longo vão. Ele oferece gerenciamento de cabos de qualidade preciso, desempenho de bandejas de cabos duráveis ultraestáveis e soluções de cabos acessíveis e econômicas para projetos de infraestrutura industrial e municipal de grande escala.

Parâmetros principais do produto

Parameter Item	Detailed Specification
Ultra-Wide Span Structural Performance	Engineered for 3–6 meters support spacing, far exceeding standard 2m short-span limits; strictly complies with IEC 61537 long-span load standards, suitable for corridor crossing and column-free layout scenarios
High-Capacity Load Rating	Heavy-duty Class D load grade with maximum uniform load up to 200kg/m; optimized ladder beam dispersion design controls midspan deflection below L/200, no deformation under long-term full-load operation
Reinforced Robust Construction	Integral hot-dip galvanized steel main beam + transverse rib reinforcement; thickened 1.8–2.5mm steel plate enhances overall rigidity, resisting mechanical vibration and structural fatigue in long-span suspension state
Engineering Standard Compatibility	Standard 6m single-section length, customizable 200–1200mm width; complete matching long-span connectors, anti-sway braces and end fittings, fully adaptive to global industrial large-span wiring standards

Tabela de cenários de aplicativos B-End localizados

B-End Buyer Type	Local Market Pain Points	Quantified Product Advantages
European Industrial Utility & Process Plant Contractors	Standard short-span trays require 120% more hanger accessories for long corridor layouts; dense supports extend construction cycles by 35% and increase structural load burden on building frameworks	OurWide span cable ladder system cuts hanger usage by 60% and shortens installation time by 33%; high-load High capacity cable tray design reduces long-span structural failure risk to 0.8%, optimizing Durable Cable Trays overall project value

Caso de cliente autêntico e localizado com dados quantitativos

Uma empreiteira de infraestrutura industrial com sede na Holanda é especializada em engenharia elétrica de instalações químicas e corredores de serviços públicos. Anteriormente, a empresa adotava eletrocalhas padrão para vãos curtos, o que exigia uma instalação densa de suportes para layouts de travessias de longa distância. O consumo excessivo de suportes e a construção complicada levaram a altos custos de projeto e atrasos nos cronogramas de entrega, enquanto a capacidade de carga insuficiente causou pequenas deformações por deflexão. Em meados de 2025, a empresa atualizou todas as seções de fiação de longa distância com nossa estrutura profissional de suporte de cabos industriais.

Dados Antes da Cooperação: Espaçamento de suporte do sistema tradicional limitado a 1,8m; os custos totais de cabides e acessórios representaram 28% do orçamento de engenharia de bandejas; o período médio de instalação no local foi de 14 dias úteis por 100m; a taxa de falhas por deflexão de longo vão atingiu 11,5%.

Após dados de cooperação: O sistema otimizado de escada de cabos de grande vão atinge de forma estável um espaçamento de suporte ultralongo de 5,5 m, reduzindo drasticamente o consumo de acessórios. A eficiência da instalação no local melhorou 34%, reduzindo o ciclo de construção para 9,2 dias úteis por 100 m. O projeto estrutural de alta capacidade eliminou falhas de deformação por deflexão, com zero falhas estruturais em 12 meses de operação. O gerenciamento de cabos de qualidade padronizado e o desempenho ultraestável das bandejas de cabos duráveis reduziram os custos abrangentes do projeto em 26%, fornecendo soluções de cabos acessíveis e altamente práticas para projetos industriais de grande extensão.

Perguntas frequentes

Q1: Qual é a extensão máxima de suporte deste sistema de escada de cabos?

R: Vão ultralargo estável de 6 metros, em conformidade com os padrões industriais de longo vão IEC.

Q2: O design de grande vão reduz a capacidade de carga geral?

R: Não, a estrutura de viga reforçada mantém estabilidade de carga pesada de 200kg/m.

Q3: É adequado para fiação de longo corredor de fábrica de produtos químicos?

R: Totalmente aplicável com acabamento galvanizado anticorrosivo e estrutura resistente a vibrações.

CTA

Especialmente otimizado para cenários de engenharia com grandes cruzamentos e sem colunas, nossa robusta estrutura de suporte de cabos industriais, design de bandeja de cabos de alta capacidade e longo vão resolvem completamente as desvantagens dos layouts de suporte densos tradicionais. Ele fornece gerenciamento de cabos de qualidade profissional, bandejas de cabos duráveis antideformação de longo prazo e soluções de cabos acessíveis e econômicas, ideais para fábricas de produtos químicos, usinas de energia, corredores de serviços públicos municipais e grandes projetos de parques industriais. Oferecemos relatórios gratuitos de cálculo de carga estrutural, personalização de vãos personalizados e entrega rápida em massa global. Entre em contato com nossa equipe de vendas de engenharia hoje mesmo para obter uma cotação de projeto exclusiva!
